汽水分離器的安裝與正確運用對于產品的性能有著重要的影響 ，在本文中將為廣大客戶詳細的介紹一下本公司生產的CF11、CF41型汽水分離器的性能、特點、技術參數、主要材質及安裝說明 ：
一、 CF11、CF41汽水分離器主要用途和范圍：
CF11、CF41汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向，而且介質流向在急劇轉換的方式，將蒸汽與蒸汽中含有的懸浮狀水滴分離開，提高了蒸汽的干燥度，保證生產的順利運行。
二、 CF11、CF41汽水分離器主要特點：
1、 提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。
2、 防止水擊，而分離出來的凝結水通過下面的疏水器排出。
3、 CF11和CF41也適用于各種氣體和液體的分離。
三、CF11、CF41汽水分離器 規格及技術參數
1、 公稱通徑：DN15~150mm
2、 公稱壓力:PN1.6~2.5Mpa
3、 最高工作壓力：PN1.6~2.5Mpa
4、 最高工作溫度：220~350℃
四．CF11、CF41汽水分離器主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
CF41鑄鐵、CF11鑄鋼 |

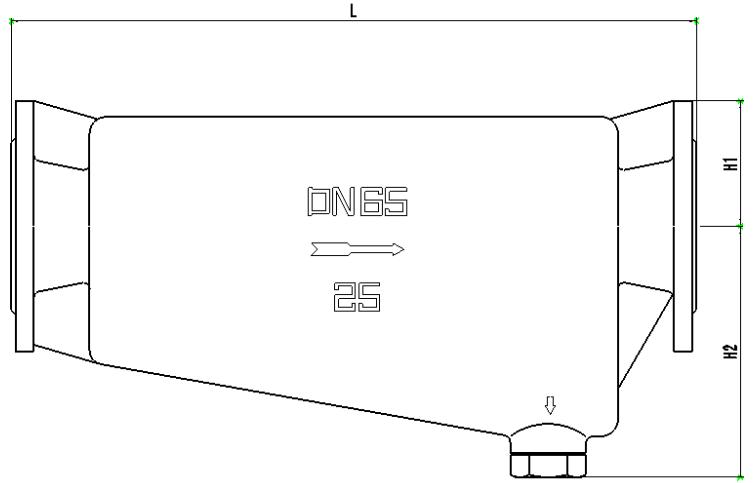

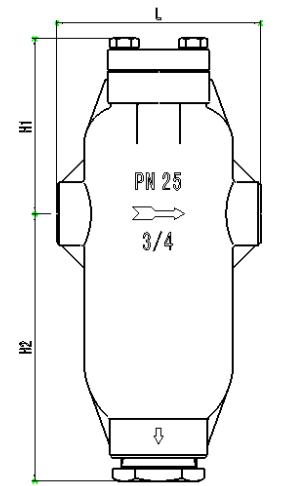

五、外形鏈接尺寸圖：
六、CF11、CF41汽水分離器技術參數表：
|
產品 型號 |
公稱通徑(mm) |
連接方式 |
使用 壓力(Mpa) |
最高允許溫度(℃) TMP |
外型尺寸（mm） |
|||
|
|
|
|
|
|
L |
H1 |
H2 |
D |
|
CF11 |
15～20 |
螺紋 |
0.01~2.5 |
350 |
130 |
115 |
156 |
螺紋 |
|
CF11 |
25 |
螺紋 |
0.01~2.5 |
350 |
150 |
155 |
222 |
螺紋 |
|
CF11F |
25 |
法蘭 |
0.01~2.5 |
350 |
210 |
115 |
156 |
螺紋 |
|
CF41 |
40 |
法蘭 |
0.01~1.6 |
220 |
410 |
75 |
110 |
螺紋 |
|
CF41 |
50 |
法蘭 |
0.01~1.6 |
220 |
460 |
80 |
140 |
螺紋 |
|
CF41 |
65 |
法蘭 |
0.01~1.6 |
220 |
490 |
90 |
180 |
螺紋 |
|
CF41 |
80～100 |
法蘭 |
0.01~1.6 |
220 |
510 |
110 |
190 |
螺紋 |
|
CF41 |
125 |
法蘭 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺紋 |
|
CF41 |
150 |
法蘭 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺紋 |

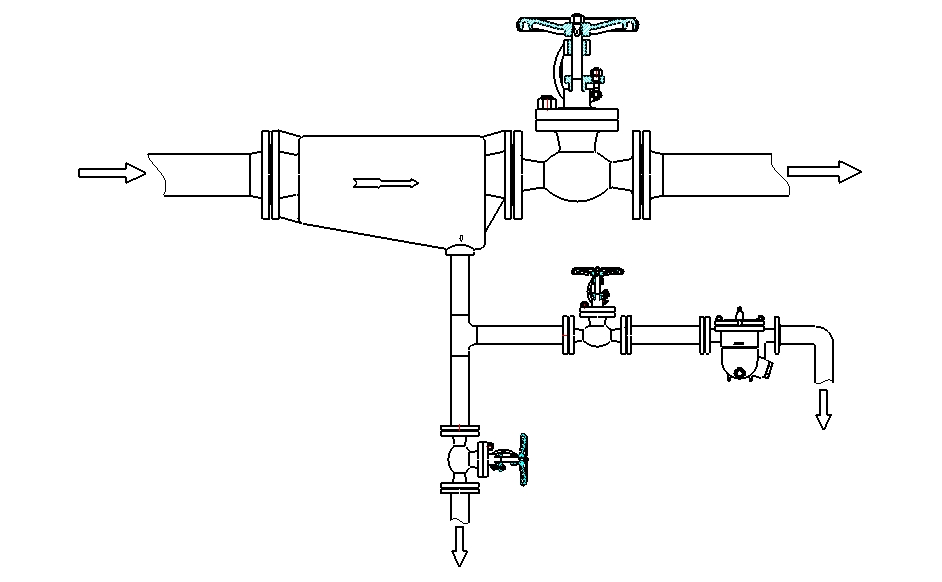

七、CF11、CF41汽水分離器的安裝注意事項：
1、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。
2、本分離器應安裝在蒸汽管線路較低的位置，,分離器前后建議安裝截止閥.
3 、安裝方向:：閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向為流體出端口)。
4、 汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝Y型過濾器，并定期進行清理工作，確保設備最大效率運行。
如果對于CF11汽水分離器說明書有任何疑問或者建議，歡迎咨詢網站在線QQ客服，或者直接電話聯系：13868623250
